IIIFマニフェストの基本

間接記述としての注釈

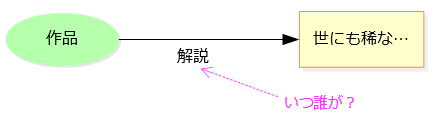

• 直接プロパティでの記述
  • 作品の解説→いつ誰が述べた解説か（メタプロパティ）を記述できない
  •

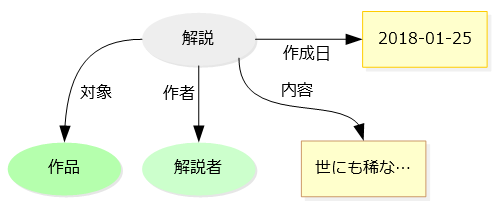

• 間接的な記述によるメタプロパティ
  • 関係をノード化し、主語を対象、目的語を内容とすることで、他のプロパティを追加できる
  •
  • 複数の記述を併合しても区別できる＝ウェブでの協業に不可欠
  • 関係ノードを「注釈」と捉えることで間接記述モデルを汎用化できる

注釈モデルの標準化

• WWWと注釈

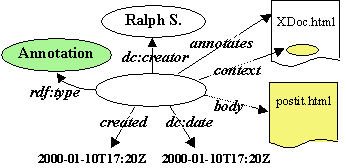

  • 2000年秋にW3CでAnnotea Projectがスタート
  •
  • 2009年には英米豪の大学や図書館を中心にOpen Annotation
• Web Annotation標準化
  • 2017年にWeb Annotation Data Modelや語彙がW3C勧告に

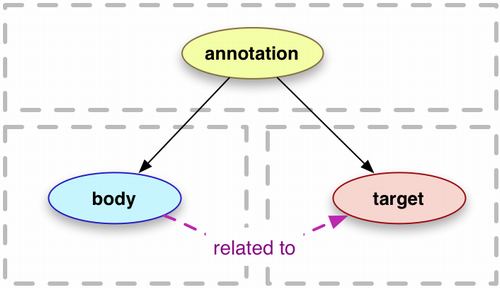

  • 注釈対象をtarget、内容をbodyとする間接記述モデル
  •

写本デジタル化の問題意識

• 各大学や図書館の写本資料は
  • それぞれがサイロ（相互運用性がない）
  • アプリケーション個別開発（重複、高コスト）
  • 一貫しないユーザ体験
• 写本デジタル化の相互運用の要件
  • 画像と実物との関係を表現するモデル
    • 異なる解像度や撮影条件など、一つのオブジェクトに対して複数の画像も
  • 転写（翻刻）などのテキストと画像の関係を表現するモデル
  • 画像やテキストなど構成要素の順序の表現方法
    • 間違った順序で綴じられてしまった写本などの扱い
  • 画像やテキストの表示（レンダリング）
    • 注釈などの付与機能も含め、共同作業が可能な表示環境
  • （R. Sandersonらの2011年論文から）

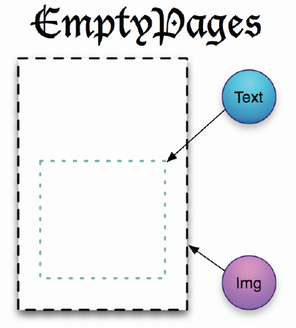

Empty Pages

• 古い写本の状態やデジタル化はさまざま：
  • ページの一部が抜け落ちてしまっている
  • 一つの写本がばらばらになって複数の機関で保有されている
  • それぞれデジタル化の精度が異なる
• 対象の抽象化とデジタル・オブジェクト
  • アイテムを表す空白のページ上にそのデジタル画像や転写テキストを重ねて表示する
    • EmptyPages：2010年頃にスタンフォード大の写本デジタル化研究会などで提示されていたアイデア
  •

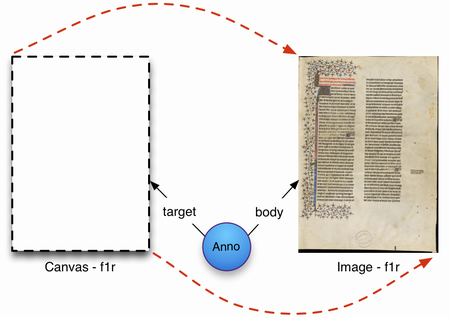

共有カンバス

• 注釈モデルを利用したShared Canvas
  • 空白ページをCanvasと見立て、そこに画像やテキストを描く
  • 注釈モデル（Open Annotation）を用い、カンバスを注釈対象、画像やテキストをその注釈内容とする
  •
• シーケンスとマニフェスト
  • Sequence：オブジェクトの基本表示順をカンバスの順序付き配列として表現
  • Range：カンバス（およびその部分）をグループ化して並べ、入れ子を可能にすることで構造化目次を表現
  • Manifest：これらの構造（順序）情報と他のメタデータなどをまとめるための容れ物

IIIFと表現API

• 共有カンバスからIIIFへ
  • 2011年12月のCNI会議でIIIFプロジェクトを発表
  • SharedCanvasデータモデル（2012～2013）をベースに2013年9月にIIIFメタデータAPI 1.0
    • 2014年5月のバージョン2.0でPresentation APIに名称変更
• 表現APIの役割
  • 記述メタデータではなく表現メタデータ
    • アプリケーション（ビューア）が画像などを表示するための情報提供法を標準化
    • 書誌的なメタデータ（記述メタデータ）は意図していない
  • 技術メタデータとしてのカンバス
    • カンバスの領域情報（width、heightおよびA/Vならduration）
    • オブジェクトをカンバスに表示するための座標（A/V拡張なら時間）情報
    • オブジェクトを取得するための情報（resourceとservice）
  • 構造メタデータとしてのマニフェスト
    • オブジェクトのデフォルト表示順序（viewingDirection）、表示方法（viewingHint）
    • オブジェクトの論理的順序と階層（structuresとRange）

JSON-LDとRDF

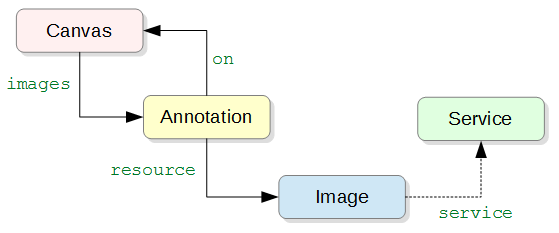

• Canvasを記述するJSON構造
  • JSONとして入れ子になるように、Canvas内にAnnotation、その中にImage
  •
• JSON-LDコンテクストによるRDFグラフ
  • IIIFのJSONを記述する時は@contextを用いてJSON-LDとする
  • コンテクストを用いてJSONからRDFグラフを抽出→Web Annotationモデルに従ったグラフが得られる
  • IIIF以外のWeb Annotation準拠モデルのデータと組み合わせることができる

IIIFコレクション

マニフェストの組み合わせ

• マニフェストをグループ化する
  • sc:Collectionタイプのオブジェクトに、manifestsプロパティで複数マニフェストを列挙する

  • {
        "@context": "http://iiif.io/api/presentation/2/context.json",
        "@id": "http://example.org/iiif/collection/ninjaldl",
        "@type": "sc:Collection",
        "label": "徒然草（寛文七年版）",
        "manifests": [
            {
                "@type": "sc:Manifest",
                "@id": "http://dglb01.ninjal.ac.jp/ninjaldl/turezure/001/manifest.json",
                "label": "上巻"
            },
    		...
        ]
    }

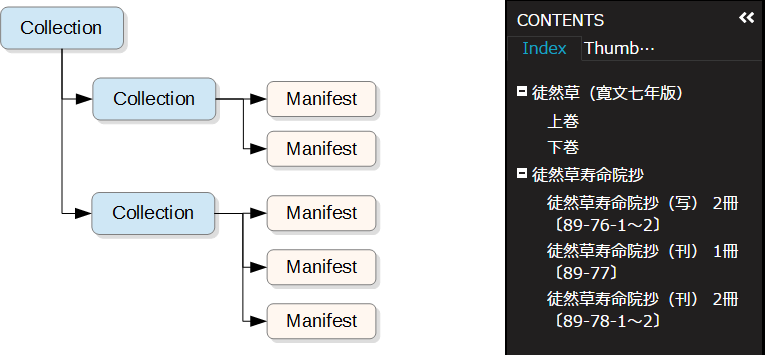

コレクションの入れ子

• コレクション自体をグループ化する
  • collectionsプロパティでコレクションの入れ子を記述できる

  • {   ...
        "@type": "sc:Collection",
        "collections": [
            {
                "@id": "http://example.org/iiif/collection/ninjald",
                "@type": "sc:Collection",
                "label": "徒然草（寛文七年版）",
                "manifests": [
                    {
                        "@type": "sc:Manifest",
                        ...
                    },
                    ...
                ]
            },
            ...
        ]
    }

IIIFビューアとコレクション

• コレクションの表現方法
  • 現状では標準的な実装はないが、Universal Viewerは階層目次として表現
  •
  • シンプルな入れ子構造なので処理は簡単
  • サムネイルを用いてマニフェストギャラリーのような表現も可能

複数機関にまたがるコレクション

• リソース所在地と独立したウェブ注釈
  • Web Annotationでは注釈対象、内容ともにウェブ上のどこにあっても構わない
  • IIIFマニフェストでも、切り抜かれた写本画像を1つのカンバスに重ねたりできる
  •
  • もちろんコレクションでグループ化するマニフェストは複数機関にまたがって構わない
  • 個々のアイテム（マニフェスト）はそれぞれの機関で管理しながら、共通点のあるものをグループ化する

慶応デジタルライブラリと京大貴重書コレクション

• それぞれのIIIFコレクション化
  • 多数のオブジェクトを階層コレクションに整理する
  • 慶應義塾大学メディアセンター デジタルコレクション
  • 京都大学貴重資料デジタルアーカイブ
• 富士川文庫
  • 慶応と京大の「所蔵分を合わせるとその全貌が明らかになるといわれています」
  • それぞれの分類や整理の方法が異なり、単純なグループ化は難しい？

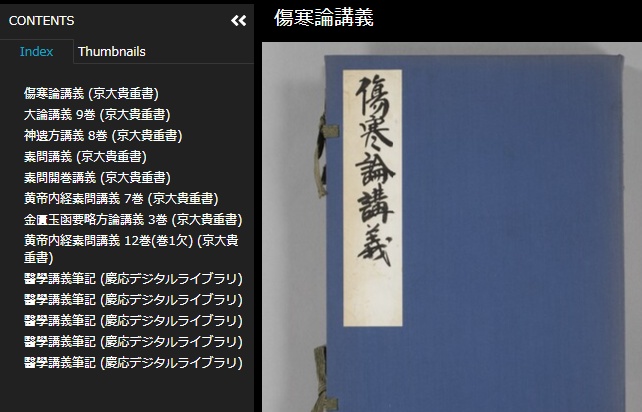

横断検索と動的コレクション生成

• 横断検索結果をIIIFコレクションとする
  • 両デジタルコレクションの検索ページに同じキーワードでクエリ
  • 検索結果ページをスクレイピングしてマニフェストURIやラベルを取得
  • IIIFコレクションを合成する（例えば「講義」の検索結果）
  •
  • 条件設定できない、結果が多いと複数ページなど、スクレイピングでは限界
  • OPAC検索結果からIIIFマニフェストが辿れるAPIなど

テキスト注釈とSearch API

Presentation API 2.1でのテキスト注釈

• テキスト注釈は外部リソースとして
  • sc:Canvasのデフォルト注釈はimages＝画像のみ
  • それ以外のリソースでカンバスを注釈するときはotherContentから参照
    • API 3では両者を統一する予定
• 注釈リスト
  • otherContentで参照するリソースはsc:AnnotationList
  • resourcesプロパティの値として注釈（oa:Annotation）のリストを持つ
  • 注釈のresouceの値にcnt:ContentAsTextを持ち、注釈文字列をcharsで記述する

  • { "@type":"sc:AnnotationList", ...
      "resources":[
         {
            "@type":"oa:Annotation",
            "motivation":"sc:painting",
            "resource":{
               "@type":"cnt:ContentAsText",
               "chars":"踊っている男性",
            },
            "on":"http://www2.dhii.jp/loris/NIJL0008/NA4-0644/p5#xywh=2885,1696,743,1232"
         }, ...
      ]
    }

Presentation APIのサービス

• serviceプロパティ
  • リソースに対する利用可能なサービスを関連付ける
  • profileでサービスの種類、@idでサービス提供先URIを示す
  • 画像がIIIF Image API対応サーバーで提供される場合

  • "images": [{
        "@type": "oa:Annotation", ...
        "resource": {
            "@id": "http://iiif.lib.keio.ac.jp/iiif/NRE/110X-625-1/img1",
            ...
            "service": {
                "@id": "http://iiif.lib.keio.ac.jp/iipsrv/NRE/110X-625-1/tif/001.tif",
                "@context": "http://iiif.io/api/image/2/context.json",
                "profile": "http://iiif.io/api/image/2/level1.json"
            }
        }
    }]

• Manifestレベルのサービス
  • マニフェスト内のリソース全体に適用されるサービスはsc:Manifestのプロパティとして記述
  • 認証（Authentication API）、コンテンツ検索（Search API）など

Searchサービスの記述と働き

• Manifestのserviceプロパティ

  • "service": {
        "@context": "http://iiif.io/api/search/0/context.json",
        "@id": "https://data.ucd.ie/api/img/search/ucdlib:43138",
        "profile": "http://iiif.io/api/search/0/search",
        "label": "Search within this manifest"
    }

• Search APIを使った検索
  • @idプロパティのURIに、?q={検索語}の形でリクエストを送る
  • 検索語のみつかったカンバスとその座標が返される
  • ビューアはAnnotationを用いて検索結果の座標をハイライトするなど

Search APIサーバー

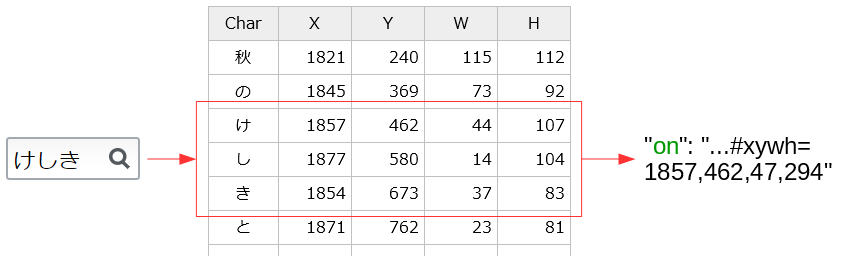

• OCRテキストと座標
  • OCR結果→hOCR、ALTOなどの座標情報付きテキスト出力
  • テキストと座標のマッピングデータベース
  • さらに座標範囲（bbox）を越えた検索のためのインデックス
• 検索と応答
  • インデックスでクエリ文字列を検索
  • 検索結果の各文字範囲からヒット文字列の座標範囲を計算
  • 結果をIIIFの注釈として返す。onプロパティ値のフラグメントに座標範囲をセット
  •

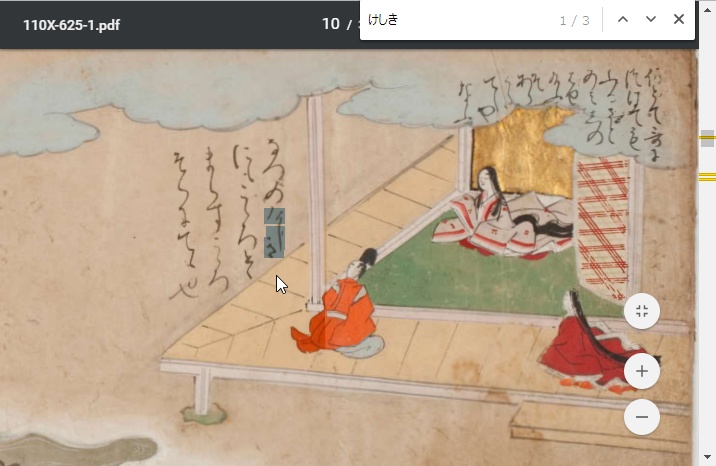

くずし字OCRとSearch API

• 慶応奈良絵本コレクションの浦島太郎を例に
  • くずし字OCRのデータ→現在はPDFで検索可能
  •

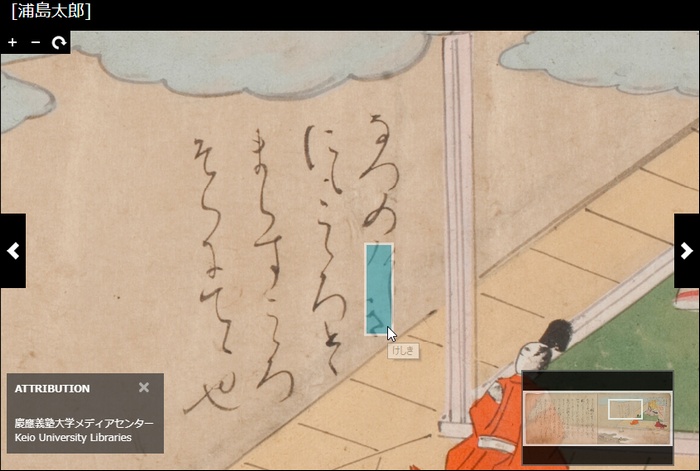

簡易Search APIサーバー

• 浦島太郎のOCRデータから簡易サーバー
  • くずし字OCRの3ページ分のデータを変換
  •
  • マニフェストにserviceを加え、Search API対応ビューアで検索
  • 同じデータから全文翻刻を外部注釈とすることも

IIIFマニフェストの応用

古銭のデータベース

• 欧米の機関が収集したマケドニア貨幣の目録データベース
  • PELLAプロジェクトで位置情報なども加えたデータベースを構築
  • 貨幣のデジタル画像は各所蔵機関のIIIFを利用
  •

貨幣の裏表を表示するカンバス

• 裏表の画像をセットにしてカンバスに表示する
  • 裏表それぞれが独立した画像（単純には2カンバス必要）
  • Canvasのimages配列に2つの画像（Annotation）を持たせ、各onで表示座標を指定する

  • {   "@type": "sc:Canvas",
        "@id": "http://numismatics.org/collection/1944.100.28459",
        ...
        "images": [ {
            "@id": "http://images.numismatics.org/...1944.100.28459.obv.noscale.jpg",
            "@type": "oa:Annotation",
            ...
            "on": "http://numismatics.org/collection/1944.100.28459#xywh=0,0,2498,2346"
        },
        {
            "@id": "http://images.numismatics.org/...1944.100.28459.rev.noscale.jpg",
            "@type": "oa:Annotation",
            ...
            "on": "http://numismatics.org/collection/1944.100.28459#xywh=2498,0,2339,2496",
         } ]
    }

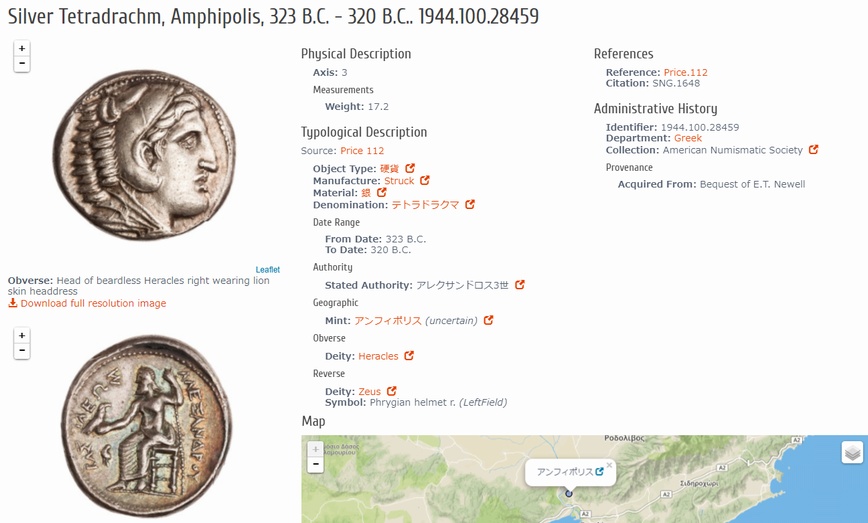

  • 例：Price.112のマニフェスト表示（M.J.Priceは古銭の研究者）

TEIとIIIF (1)

• TEIで1ページ分画像の注釈を記述

  • <facsimile xml:id="nnan0-187715_X006" xmlns="http://www.tei-c.org/ns/1.0">
      <media url="http://images.numismatics.org/archivesimages%2Farchive%2F0-187715_X006.jpg"
        n="Loose 1" mimeType="image/jpeg" type="IIIFService" height="2212px" width="1679px" />
      <surface xml:id="aho40v9vbhq7" ulx="1182" uly="54" lrx="1540" lry="155">
        <desc>
          <ref target="http://coinhoards.org/id/igch1516">IGCH 1516</ref>
        </desc>
      </surface>
      ...
    </facsimile>

• IIIFの外部注釈に変換

  • {
        "@type": "oa:Annotation",
        "motiviation": "sc:painting",
        "resource": {
            "@type": "cnt:ContentAsText",
            "chars": "<a href='http://coinhoards.org/id/igch1516'>IGCH 1516</a>"
        },
        "on": "http://numismatics.org/.../canvas/nnan187715_0015#xywh=812,141,731,181"
    }

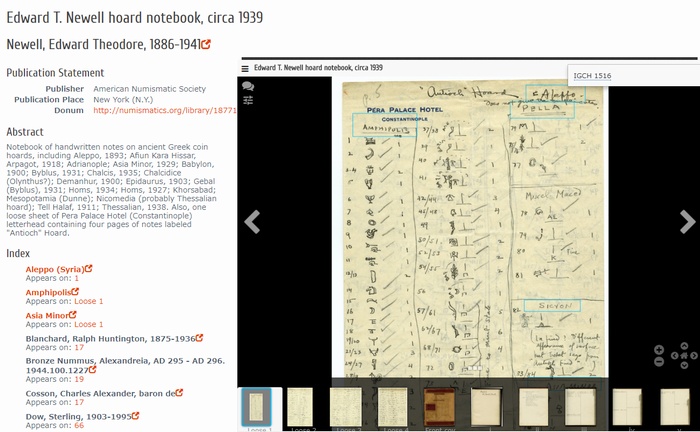

TEIとIIIF (2)

• 書誌データとIIIF画像を並べて表示
  •
    • 図はEdward T. Newellの埋蔵ノートの詳細ページ
  • IIIFマニフェストは他のビューアでも表示できる

非IIIF対応ソースをIIIFビューアで利用する (1)

• JPEG画像のみのソースによるIIIFマニフェスト
  • カンバスの画像リソースはIIIF画像サービス対応でなくても良い
    • 仕様は"If a IIIF Image service is available..."とあるのみ
  • Mirador、Universal Viewerもようやく単純JPEG画像に対応（ただしthumbnailが必要）

  • {   "@type": "sc:Canvas",
        "@id": ".../canvas/1", ...
        "images": [{
            "@type": "oa:Annotation",
            "@id": ".../gks3466_0053/annot",
            "motivation": "sc:painting",
            "resource": {
                "@type": "dctypes:Image",
                "@id": "http://img.kb.dk/ha/manus/gks3466/gks3466_0053v.jpg"
            },
            "on": ".../canvas/1"
        }],
        "thumbnail": {"@id": "http://img.kb.dk/ha/manus/gks3466/gks3466_0053.jpg"}
    }

  • 例：デンマーク王立図書館蔵の動物寓意譚 (CC-BY-NC-ND)から生成したマニフェストを表示

非IIIF対応ソースをIIIFビューアで利用する (2)

• Wikipedia/WikimediaとIIIF
  • ZoomViewerで表示した画像のタイルをキャッシュ→IIIF画像サービスのinfo.jsonを提供
    • Wikimediaラボにおいて以前から検討されてきたIIIFサポートの方法
    • キャッシュがない（タイルがまだ生成されていない）場合は、新たにタイルを生成するので、時間がかかる（タイムアウトになる場合がある）
  • 例：ブリューゲルのバベルの塔をImage Annotatorで表示
• Wikipediaページからの動的マニフェスト生成
  • APIを使って画像情報を取得すれば、Wikipediaページに含まれる画像を集めて単純JPEGによるIIIFマニフェストを生成できる
  • Tom Craneのwikipedia-to-iiif
  • 例：英語版ブリューゲルのページから抽出したマニフェストをImage Annotatorで表示

参照先

• 参照したリソース
  1. Annotea Project
     <https://www.w3.org/2001/Annotea/>
  2. Open Annotation Collaborations
     <http://www.openannotation.org/>
  3. Web Annotation Data Model, 2017-02-23, W3C Reccomendation
     <https://www.w3.org/TR/annotation-model/>
  4. SharedCanvas: a collaborative model for medieval manuscript layout dissemination, by Robert Sanderson, et al., 2011, Proceedings of the 11th annual international ACM/IEEE joint conference on Digital libraries
     <https://doi.org/10.1145/1998076.1998111>
  5. Overview - Manuscript Studies in an Interoperable Digital Environment, Stanford University（当時の活動の概観）
     <https://web.stanford.edu/group/dmstech/cgi-bin/drupal/node/11>
  6. The International Image Interoperability Framework (IIIF): Laying the Foundation for Common Services, Integrated Resources and a Marketplace of Tools for Scholars Worldwide
     <https://www.cni.org/topics/information-access-retrieval/international-image-interoperability-framework>
  7. IIIF Metadata API, 2013-09-16, version 1.0
     <http://iiif.io/api/metadata/1.0/>
  8. JSON-LD 1.0 - A JSON-based Serialization for Linked Data, 2014-01-16, W3C Recommendation
     <https://www.w3.org/TR/json-ld/>
  9. hOCR - OCR Workflow and Output embedded in HTML
     <http://kba.cloud/hocr-spec/1.2/>
  10. ALTO: Technical Metadata for Layout and Text Objects
      <https://www.loc.gov/standards/alto/>
  11. PELLA
      <http://numismatics.org/pella/>
  12. Edward T. Newellの埋蔵ノート
      <http://numismatics.org/archives/ark:/53695/nnan187715>
  13. IIIF Presentation API 2.1.1 §5.4. Image Resources
      <http://iiif.io/api/presentation/2.1/#image-resources>
  14. GKS 3466 8o: Bestiaire, Det Kongelige Bibliotek
      <http://www.kb.dk/permalink/2006/manus/225/eng/>
  15. ZoomViewer
      <https://commons.wikimedia.org/wiki/Help:Gadget-ZoomViewer>
  16. T89552 Implement International Image Interoperability Framework (IIIF) prototype service on Wikimedia labs
      <https://phabricator.wikimedia.org/T89552>
  17. wikipedia-to-iiif, by Tom Crane
      <https://github.com/tomcrane/wikipedia-to-iiif>
